Cartographie SkiOrienteering

Toutes vos questions, informations, réflexions sur la CO à Ski

Cartographie SkiOrienteering

Messagepar Eric_d_Orient_Alp » 24 Décembre 2012, 08:15

salut
il y a un sujet fort intéressant dans la "tiroir" Logiciels sur la cartographie et son réglement international de ski'O
post5586.html#p5586
Pas simple à respecter le réglement surtout qu'aucun logiciel de cartographie ne permet de le respecter facilement
Avatar de l’utilisateur
Eric_d_Orient_Alp

Messages: 1697
Inscription: 13 Mai 2012, 22:17

Re: Cartographie SkiOrienteering

Messagepar rma » 28 Décembre 2012, 16:44

"problème clôturé"

plus que jamais, "only solutions" :D
"only solutions"
Avatar de l’utilisateur
rma
Donateur

Messages: 538
Inscription: 14 Mai 2012, 13:09

Re: Cartographie SkiOrienteering

Messagepar Michelducoc » 29 Décembre 2012, 09:46

Jean-François
tu n'as plus qu'à passer à la GEC avec Helga et ta coopération avec Robert sera 100% "only solution"
Michelducoc

Messages: 55
Inscription: 04 Juin 2012, 20:48
Localisation: Colmar

Re: Cartographie SkiOrienteering

Messagepar narbor » 13 Janvier 2013, 10:57

Autre question, je n'arrive pas à faire deux choses sur Ocad, et ça serait bien pour le CFC et Mass start Margeriaz :

- comment faire les petits liserés blancs autour des codes+numéro sur les cartes (cf l'an dernier dans les vosges, c'était top en lisibilité).
- plus fort, est-il possible d'avoir une taille différente pour les codes et pour les numéros ? Est-ce légal ? Je ne suis pas sur que ce soit pertinent mais j'aimerais essayer pour voir si on peut gagner en lisibilité aussi.

Voilou, et merci d'avance !
Avatar de l’utilisateur
narbor

Messages: 52
Inscription: 22 Mai 2012, 12:38

Re: Cartographie SkiOrienteering

Messagepar dech.fr » 13 Janvier 2013, 17:57

- comment faire les petits liserés blancs autour des codes+numéro sur les cartes (cf l'an dernier dans les vosges, c'était top en lisibilité).


clic droit sur le symbole 703.0 (en principe) "édition" puis ensuite tu vas sur l'icone ombrage. et là tu pourras reglé dans l'ordre l'épaisseur, le type de trait, le décalage par rapport au chiffre du poste et la couleur.

pour la taille de chiffre différente entre l'ordre du poste et le code du poste là je ne vois pas bien comment c'est possible de façon simple et automatique puisque c'est le meme symbole qui t'affiche les 2 chiffres. A moins de créer un symbole chiffre pour les codes visible avant prévisualisation et qui t'obligera alors à positionner par essai-erreur à l'aveugle chaque code de poste pour chaque circuit (mais là ça fait un sacré boulot et en plus ton fichier circuit va etre illisible). Ou également autre solution c'est d'exporter chaque circuit en format ocad (exporter la carte des parcours) et dans ce fichier exporté tu peux créer un autre symbole de texte de taille différente et sélectionner chaque code du circuit pour les transformer par ce nouveau symbole supplémentaire. (là encore surtout sur un relais où chaque combinaison sera considéré alors comme un circuit différent ça fera beaucoup de travail de manipulation).
Avatar de l’utilisateur
dech.fr

Messages: 737
Inscription: 15 Mai 2012, 23:45

Re: Cartographie SkiOrienteering

Messagepar narbor » 13 Janvier 2013, 20:08

Oui l'ombre je sais faire mais dans les Vosges le liseré était tout autour du chiffre, au relais. Et avec l ombrage j ai une ombre que sur 2 cotés....
Pour le code je vais éviter les manips lourdes. C est comme ça qu'on fait des c......
Merci franck !
Avatar de l’utilisateur
narbor

Messages: 52
Inscription: 22 Mai 2012, 12:38

Re: Cartographie SkiOrienteering

Messagepar Eric_d_Orient_Alp » 13 Janvier 2013, 20:23

il faut soit que tu changes la couleur (Pourpre transparent en Pourpre) soit du crée un nouveau blanc en desssous du pourpre transparent dans la table des couleurs
dans le mode "Ombrage", choisis "Ligne"

pour le 2nd point,dans la norme http://orienteering.org/wp-content/uplo ... d_2010.pdf
cela apparait comme cela 1-31
Dernière édition par Eric_d_Orient_Alp le 13 Janvier 2013, 20:27, édité 1 fois.
Avatar de l’utilisateur
Eric_d_Orient_Alp

Messages: 1697
Inscription: 13 Mai 2012, 22:17

Re: Cartographie SkiOrienteering

Messagepar MickA » 13 Janvier 2013, 20:24

C'est bien dans ombrage que ça se joue Patrice.

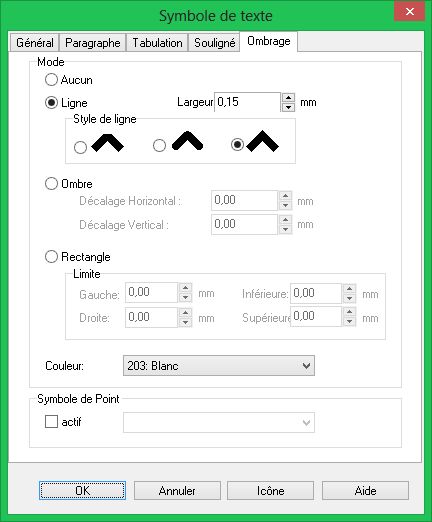

Paramétrage
COCS Forever!
MickA

Messages: 1429
Inscription: 10 Mai 2012, 21:24
Localisation: Savoie

Re: Cartographie SkiOrienteering

Messagepar MickA » 13 Janvier 2013, 20:25

Pour avoir ce rendu là
Fichiers joints
COCS Forever!
MickA

Messages: 1429
Inscription: 10 Mai 2012, 21:24
Localisation: Savoie

Re: Cartographie SkiOrienteering

Messagepar Eric_d_Orient_Alp » 13 Janvier 2013, 20:26

ca fonctionne si ton 703 (texte) est "pourpre" et non "pourpre transparent"
Avatar de l’utilisateur
Eric_d_Orient_Alp

Messages: 1697
Inscription: 13 Mai 2012, 22:17

Re: Cartographie SkiOrienteering

Messagepar MickA » 13 Janvier 2013, 20:27

Pour le reste, je laisse faire RMA ;)
COCS Forever!
MickA

Messages: 1429
Inscription: 10 Mai 2012, 21:24
Localisation: Savoie

Re: Cartographie SkiOrienteering

Messagepar narbor » 13 Janvier 2013, 23:23

Ok c est bon, j avais mal géré les couleurs, du coup j'essayais avec les décalages. Maintenant ça marche.
Pour le point 2, moins facile....
Merci a tous.
Avatar de l’utilisateur
narbor

Messages: 52
Inscription: 22 Mai 2012, 12:38

Re: Cartographie SkiOrienteering

Messagepar panch'O » 14 Janvier 2013, 09:45

dans la norme ils disent aussi ceci:
Code numbers for controls are
placed either next to control numbers on the terrain area of a map or on a separate
control code list. The map size and the shape of the course are important factors in
determining which alternative is better. If the track network is dense and/or the shape of
the course is complicated, the column should be chosen. There is a hyphen between a
control number and a code number.


donc c'est peut être la solution des codes en colonne qui est à retenir pour rendre la carte plus lisible
panch'O

Messages: 41
Inscription: 12 Juin 2012, 14:35

Re: Cartographie SkiOrienteering

Messagepar rma » 14 Janvier 2013, 11:42

- pour le liseré blanc, tout est dit (symbole à modifier comme décrit pour OCAD 9, et "d'origine" à partir d'OCAD 10)
- pour la taille de caractères différente entre le numéro de poste et celui du contrôle, ... pas mieux = impossible pour le moment

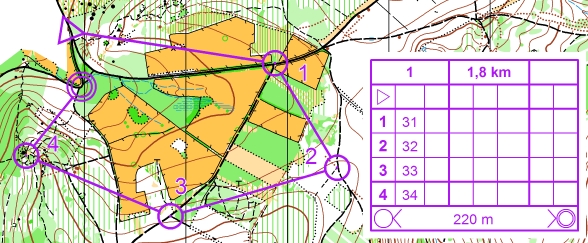

- pour la suggestion de Panch'O ci-dessus, ...
a) mon exemple n'est ni une carte de ski-o, ni de MTB-o - je sais ;) et donc aussi sans les astuces de surimpression qui ont initié ces messages
b) si en effet la lisibilité des traces doit être diminuée par suite des surimpressions, utiliser directement la méthode alternative : elle sera d'autant moins pénalisante que dans une telle compétition, le concurrent a sa carte sur un porte-carte et la manipule rarement - on peut même imaginer une copie de la description "au bras" comme en CO classique.
Fichiers joints
"only solutions"
Avatar de l’utilisateur
rma
Donateur

Messages: 538
Inscription: 14 Mai 2012, 13:09

Re: Cartographie SkiOrienteering

Messagepar narbor » 14 Janvier 2013, 15:51

Je crois que Pancho a une actualité qui le rend sensible à la question des codes qui sont peu lisibles sur la carte...
Cela dit, le règlement en français dit :
Le numéro de code de chaque poste doit être imprimé sur la carte à la suite du numéro d’ordre du poste

La traduction semble un peu différente.

Bon, Eric d'OrientAlp va répondre, comme ça on aura transformé le forum en zone privée d'échange pour les traceurs et le controleur du Margeriaz...
Avatar de l’utilisateur
narbor

Messages: 52
Inscription: 22 Mai 2012, 12:38

Re: Cartographie SkiOrienteering

Messagepar rma » 14 Janvier 2013, 17:06

Je pense que mon schéma n'est pas incompatible avec le règlement "en français" (le numéro du contrôle est bien imprimé sur la carte à la suite du numéro séquentiel) et par ailleurs, il suit correctement une recommandation de la norme IOF.

Ceci dit, je vous laisse avec le règlement "français", car sur ce coup, je suis en effet hors-jeu. ;)
"only solutions"
Avatar de l’utilisateur
rma
Donateur

Messages: 538
Inscription: 14 Mai 2012, 13:09

Re: Cartographie SkiOrienteering

Messagepar narbor » 16 Janvier 2013, 13:28

Nous on a changé d'imprimeur (dépot de bilan), le nouveau n'a pas le viewer d'ocad on a pensé passer par des pdf. Et c'est un peu le b..... car nos différents pourpre passent très bien sur nos jets d'encre à la maison, mais sur laser, le même fichier s'imprime avec un seul pourpre au dessus de tout. Rhhhhhhaaa. Pancho a dit : "ah ben oui, le pdf c'est quand même du vectoriel". Yessss, mais ensuite ? Bon on essaye d'implanter le viewer chez l'imprimeur (j'entends d'ici le Eric dire "je vous l'avais dit"), mais pour les suivants, soyez attentifs à ça. Et vu comme on s'est fait ch... avec les purple, on veut pas laisser tomber.
(on a passé la soirée à manger des chocos Prince en écoutant en boucle "Purple pain")
(Et si quelqu'un a un conseil, on prend toujours...)
Avatar de l’utilisateur
narbor

Messages: 52
Inscription: 22 Mai 2012, 12:38

Re: Cartographie SkiOrienteering

Messagepar simeric » 16 Janvier 2013, 14:08

pas simple d'arriver à produire de bons documents en PDF et parfois les imprimeurs ont du mal à les exploiter. (d'autant que "PDF" n'est pas forcément "vectoriel"...)
Après avoir beaucoup transpirer le sujet (VTT et pédestre..pas SkiO), n'hésite pas. (message privé)
Avatar de l’utilisateur
simeric

Messages: 738
Inscription: 14 Mai 2012, 11:13

Re: Cartographie SkiOrienteering

Messagepar Eric_d_Orient_Alp » 16 Janvier 2013, 16:06

pour la sono, samedi, j'amène du Deep Purple ?
Avatar de l’utilisateur
Eric_d_Orient_Alp

Messages: 1697
Inscription: 13 Mai 2012, 22:17

Re: Cartographie SkiOrienteering

Messagepar christophe6911 » 16 Janvier 2013, 17:10

Eric_d_Orient_Alp a écrit:pour la sono, samedi, j'amène du Deep Purple ?


OUIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII..... :banana-guitar:
christophe6911

Messages: 1659
Inscription: 14 Mai 2012, 08:22
