Achat de plan cadatsral géoréférencé

Messagepar phils » 06 Mars 2013, 16:52

En vue de faire une carte de co urbaine, quel format de fichier doit-on acheter au cadastre pour qu'il soit directement géoréférencé, sans avoir à bidouiller avec des points GPS pris après coup ?
Merci les spécialistes !
phils

Messages: 121
Inscription: 23 Mai 2012, 17:38

Re: Achat de plan cadatsral géoréférencé

Messagepar Eric_d_Orient_Alp » 06 Mars 2013, 17:54

phils a écrit:En vue de faire une carte de co urbaine, quel format de fichier doit-on acheter au cadastre pour qu'il soit directement géoréférencé, sans avoir à bidouiller avec des points GPS pris après coup ?
Merci les spécialistes !

Salut
Prends du Lambert 93 soit du jpeg (format image raster) soit du dxf-pci,c'est peut être du vectoriel
Attention, il va te falloir transformer tes données "GPS" du systeme "WGS84" vers le systeme Lambert 93

c'est un 1er conseil
des meilleurs spécialistes que moi, viendront certainement mieux te conseiller
demande à la commune concernée, si elle ne peut as te fournir des données
Avatar de l’utilisateur
Eric_d_Orient_Alp

Messages: 2064
Inscription: 13 Mai 2012, 22:17

Re: Achat de plan cadatsral géoréférencé

Messagepar ben » 06 Mars 2013, 18:18

moi perso, j'utilise le générateur de fichier *.osm à partir des données du cadastre dispo sur le site du ministère. C'est utilisé pour l'import des bâtiments sous openstreetmap et très facile à réaliser :
choisir sa commune sur ce site : http://cadastre.openstreetmap.fr/
ouvrir le fichier osm généré, avec josm par exemple (logiciel pour éditer fichier osm)
faire un export en gpx dans la projection voulue.
importer dans ocad et le tour est joué.
ben

Messages: 27
Inscription: 21 Mai 2012, 17:02

Re: Achat de plan cadatsral géoréférencé

Messagepar simeric » 07 Mars 2013, 12:16

sinon tu as la BDParcellaire de l'IGN, dont la cohérence entre sections et communes a été assurée.
http://professionnels.ign.fr/bdparcellaire
#restez à la Raison
Avatar de l’utilisateur
simeric

Messages: 1154
Inscription: 14 Mai 2012, 11:13

Re: Achat de plan cadatsral géoréférencé

Messagepar Christian » 07 Mars 2013, 20:09

ben a écrit:faire un export en gpx dans la projection voulue.
importer dans ocad et le tour est joué.


Comment fais tu pour importer un fichier en GPX dans OCAD? j'utilise OCAD10 pro
Christian

Messages: 438
Inscription: 14 Mai 2012, 20:17

Re: Achat de plan cadatsral géoréférencé

Messagepar ben » 07 Mars 2013, 20:38

tu as un onglet gps (enfin dans ocad 9) -> importer à partir du gps.
Dans la fenêtre qui apparaît, en bas tu as "charger un fichier gpx"
ben

Messages: 27
Inscription: 21 Mai 2012, 17:02

Re: Achat de plan cadatsral géoréférencé

Messagepar Eric_d_Orient_Alp » 07 Mars 2013, 20:40

Christian a écrit:
ben a écrit:faire un export en gpx dans la projection voulue.
importer dans ocad et le tour est joué.


Comment fais tu pour importer un fichier en GPX dans OCAD? j'utilise OCAD10 pro

GPS => Importer depuis un fichier => Fichier GPX Files
Avatar de l’utilisateur
Eric_d_Orient_Alp

Messages: 2064
Inscription: 13 Mai 2012, 22:17

Re: Achat de plan cadatsral géoréférencé

Messagepar rma » 07 Mars 2013, 21:56

... Comment fais tu pour importer un fichier en GPX dans OCAD? j'utilise OCAD10 pro


si tu as une version"PRO", tu peux aussi de la même manière importer directement le fichier .osm de OpenStreetMap : Menu Fichier - Importer

N.B. : quelqu'un pourrait-il vérifier si cette possibilité existe sous OCAD 10 standard ?
"only solutions"
Avatar de l’utilisateur
rma
Donateur

Messages: 765
Inscription: 14 Mai 2012, 13:09

Re: Achat de plan cadatsral géoréférencé

Messagepar phils » 08 Mars 2013, 18:16

N.B. : quelqu'un pourrait-il vérifier si cette possibilité existe sous OCAD 10 standard ?


Apparemment ça marche aussi... c'est assez génial.

Par contre tu importes des masses grises (batiments, préaux, divers espaces...) et des lignes (routes, rivière, chemins), le tout indifférencié. Ensuite tu recopies direct ? tu t'en sers de base de travail pour les relevés sur le terrain ? ou il y a encore une subtilité que je pourrais apprendre ?
phils

Messages: 121
Inscription: 23 Mai 2012, 17:38

Re: Achat de plan cadatsral géoréférencé

Messagepar rma » 08 Mars 2013, 18:55

désolé :( je n'ai aucune expérience pratique - je me souvenais juste d'avoir effectué une importation "OpenStreetMap" pour vérifier ... la mise en page du texte traduit ;) et via ces messages, j'ai juste effectué un test de contrôle.

... Ensuite tu recopies direct ? ...

recopier (re-dessiner ??) ... certainement pas. Les données d'un .osm sont très codifiées et donc une table de références croisées vers les symboles OCAD fait l'affaire. Il y en a une dans les répertoire d'installation d'OCAD 10 (osm2ocd.crt) mais elle est relative à une table de symbole spécifique "osm" (OpenStreetMap.OCD dans le sous-répertoire \Symbols). Il faudrait la modifier pour générer dans le partie des numéros ceux des symboles OCAD (ISSOM dans le cas présent).
"only solutions"
Avatar de l’utilisateur
rma
Donateur

Messages: 765
Inscription: 14 Mai 2012, 13:09

Re: Achat de plan cadatsral géoréférencé

Messagepar COrientationCV » 13 Janvier 2014, 08:18

simeric a écrit:sinon tu as la BDParcellaire de l'IGN, dont la cohérence entre sections et communes a été assurée.
http://professionnels.ign.fr/bdparcellaire

Bonjour,
Existe-t-il une subtilité pour imprimer une zone à la bonne échelle? Pour sortir un extrait au 1/2000, j'ai dû entrer du 1/1400? Merci.
Avatar de l’utilisateur
COrientationCV

Messages: 92
Inscription: 14 Mai 2012, 21:51
Localisation: https://www.facebook.com/Cartographie-Orientation-1027297673983244/?pnref=story

Re: Achat de plan cadatsral géoréférencé

Messagepar simeric » 13 Janvier 2014, 13:06

???
#restez à la Raison
Avatar de l’utilisateur
simeric

Messages: 1154
Inscription: 14 Mai 2012, 11:13

Re: Achat de plan cadatsral géoréférencé

Messagepar COrientationCV » 13 Janvier 2014, 14:39

Oups!..J'ai oublié de mentionner que c'était en utilisant ''Géoportail''...
Avatar de l’utilisateur
COrientationCV

Messages: 92
Inscription: 14 Mai 2012, 21:51
Localisation: https://www.facebook.com/Cartographie-Orientation-1027297673983244/?pnref=story

Re: Achat de plan cadatsral géoréférencé

Messagepar eol » 13 Janvier 2014, 15:58

Les données du Geoportail sont volontairement déformées pour lutter contre le piratage.
Je te conseille plutôt de faire un export PDF directement depuis le site du cadastre. (tu pourra ainsi superposer les deux images et te rendre compte des distorsions)
Avatar de l’utilisateur
eol

Messages: 198
Inscription: 17 Mai 2012, 14:14

Re: Achat de plan cadatsral géoréférencé

Messagepar COrientationCV » 13 Janvier 2014, 18:49

Dès que l'on a trouvé l'échelle, tout correspond au mètre près sur le terrain. Le seul pb : les essais pour trouver l'échelle...S'il n'y a pas d'autres solutions, je continuerais le'' bidouillage''... :doh:
Avatar de l’utilisateur
COrientationCV

Messages: 92
Inscription: 14 Mai 2012, 21:51
Localisation: https://www.facebook.com/Cartographie-Orientation-1027297673983244/?pnref=story

Re: Achat de plan cadatsral géoréférencé

Messagepar eol » 13 Janvier 2014, 21:05

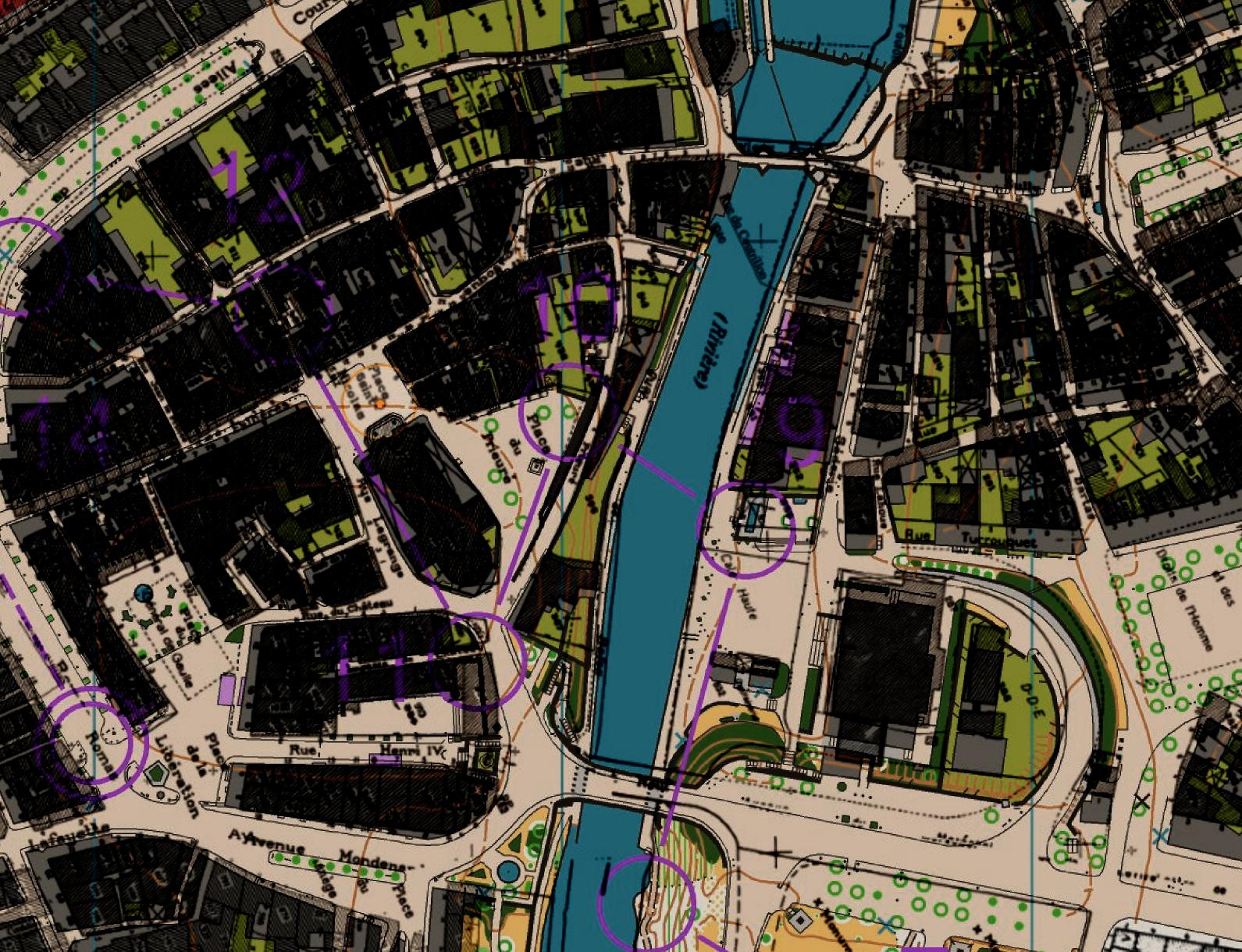

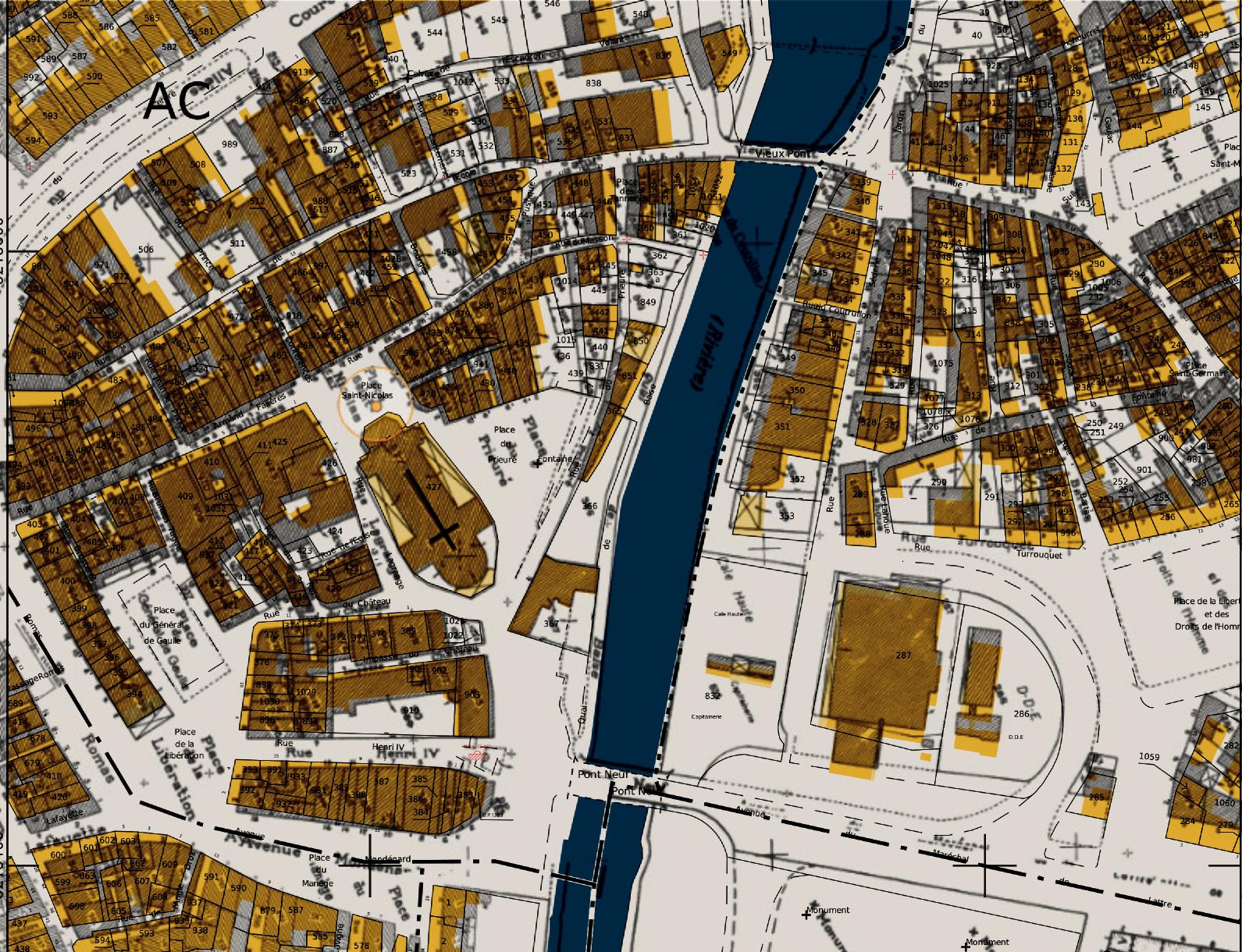

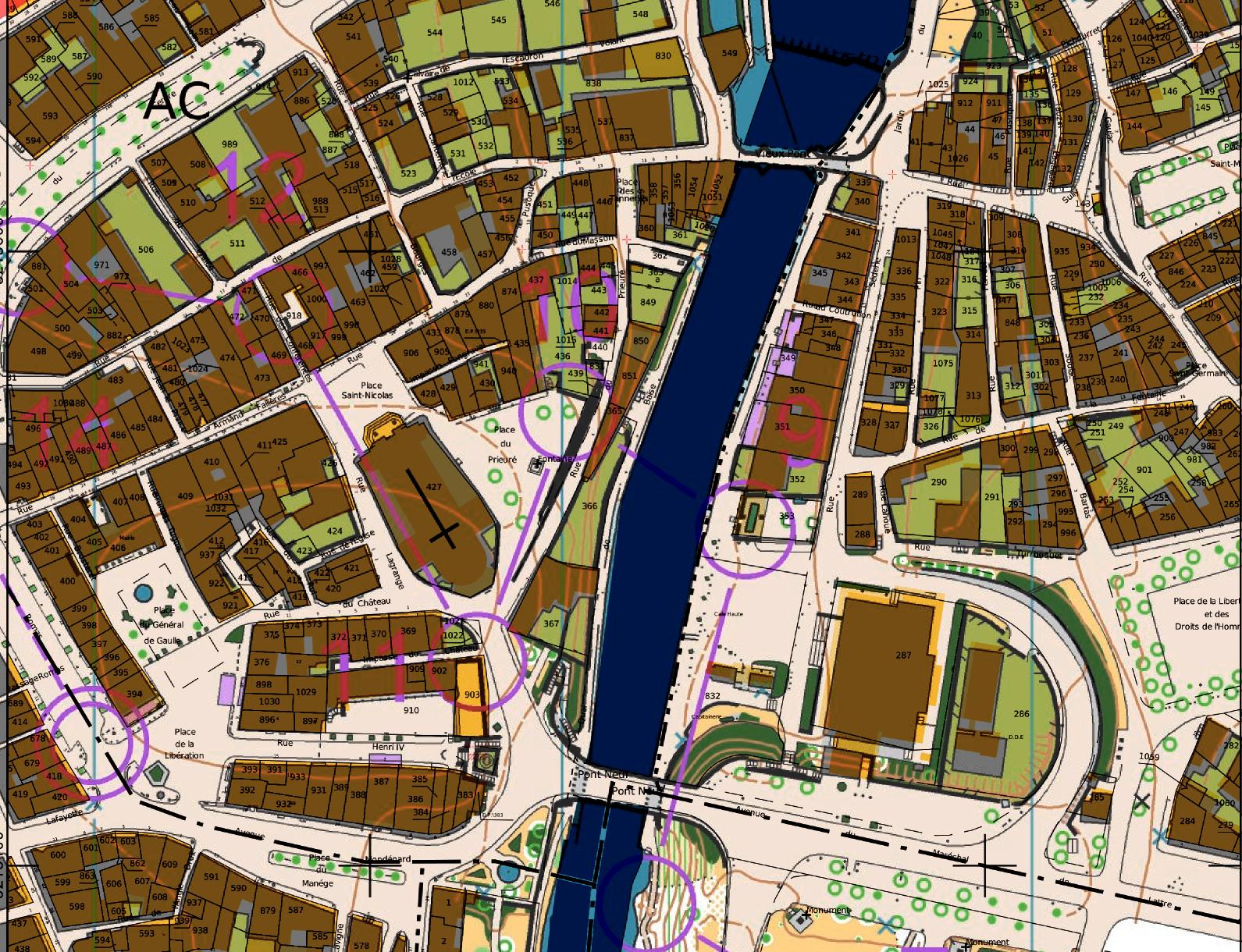

Voila une petite démonstration avec la carte du cf CF sprint à Nerac:
-un export de "cadastre.gouv.fr" (en jaune) centré sur l'église
-un export de "Géoportail" (rayures) centré sur l'église
-la carte du CF (carte imprimé + scan) centré sur l'église

Je te conseille vivement d'utiliser le site du cadastre, tu pourra choisir ton échelle sans bidouille, tu aura les données les plus à jours, et tu aura une base plus fiable.
Fichiers joints
Geo vs cadastre.jpg
Geo vs cadastre.jpg (406.81 Kio) Vu 15821 fois
Carte vs cadastre.jpg
Carte vs cadastre.jpg (509.78 Kio) Vu 15821 fois
superposition cadastre.jpg
superposition cadastre.jpg (476.58 Kio) Vu 15821 fois
Avatar de l’utilisateur
eol

Messages: 198
Inscription: 17 Mai 2012, 14:14

Re: Achat de plan cadatsral géoréférencé

Messagepar Bnco » 13 Janvier 2014, 21:20

Le mieux étant de récupérer ces données directement à la mairie en même temps que les autorisations / convention de cartographie ...

Et là tu pourras utiliser toutes les automatisations pour cartographier que te permettent un fichier numérique ...
http://orientalp.free.fr
http://raid.orientalpin.free.fr
-----
"Orienteering a way of living" J.Martensson
Avatar de l’utilisateur
Bnco

Messages: 393
Inscription: 14 Mai 2012, 08:40
Localisation: Grenoble

Re: Achat de plan cadatsral géoréférencé

Messagepar kenyan75 » 14 Janvier 2014, 11:53

eol a écrit:Voila une petite démonstration avec la carte du cf CF sprint à Nerac:
-un export de "cadastre.gouv.fr" (en jaune) centré sur l'église
-un export de "Géoportail" (rayures) centré sur l'église
-la carte du CF (carte imprimé + scan) centré sur l'église

Je te conseille vivement d'utiliser le site du cadastre, tu pourra choisir ton échelle sans bidouille, tu aura les données les plus à jours, et tu aura une base plus fiable.



Ceci ne prouve pas que le Geoportail soit volontairement déformé: cela prouve uniquement que la carte de Nerac a été faite à partir du cadastre issu du site du cadastre.
Depuis plusieurs années (au moins 3 mais je crois que c plutot 5), le Geoportail n'est plus déformé comme méthode anti piratage.
Par contre, la BD parcellaire (donc le plan cadastral du Geoportail) est issue d'une déformation du plan cadastral faite de façon à être conforme avec la réalité et donc coller avec l orthophoto.
Autrement dit, si tu avais fait des points GPS précis ou si tu avais mis une orthophoto en fond de plan, tu te serais rendu compte que ct le geoportail qui collait avec ton ortho photo ou avec le GPS: n oublions pas que la base du cadastre date de Napoleon...
kenyan75

Messages: 230
Inscription: 06 Juin 2012, 08:50

Re: Achat de plan cadatsral géoréférencé

Messagepar eol » 14 Janvier 2014, 12:53

Depuis plusieurs années (au moins 3 mais je crois que c plutot 5), le Geoportail n'est plus déformé comme méthode anti piratage.

C'est uniquement la méthode qui a changé pour éviter que les déformations soit trop visibles.
Je n'irais pas plus loin dans le débat, si vous n’êtes pas convaincu vous pouvez faire la même expérience avec les cartes iGN (carte TOP papier scanée et extract Géoportail) vous verrez que le résultat est le même.

[edit]
Après une petite recherche voila l’explication trouvée sur un autre forum:
"les cartes de Géoportail sont des adaptations numériques de cartes sur papier et le choix de l'IGN s'est porté sur la "plate carrée", pseudo-projection cylindrique équidistante.
c'est à dire que ce que tu crois être une carte au 1/25000 de l'IGN (projection CCLambert) est une carte au 1/16000 de Géoportail (projection CEGeoportalfxx) Dans cette nouvelle projection, il n'est plus question de zones, la France est dessinée sur une seule carte. Si tu examines cette carte à la limite des zones, tu verras une discontinuité dans le quadrillage Lambert représenté par les petites croix tous les km. "
Avatar de l’utilisateur
eol

Messages: 198
Inscription: 17 Mai 2012, 14:14

Re: Achat de plan cadatsral géoréférencé

Messagepar COrientationCV » 14 Janvier 2014, 14:47

Oh là! Oh là! Ne vous énervez pas! Je vais bientôt en mairie et comparerai mes impressions avec le plan cadastral. Je vous tiendrai au courant du résultat. Merci.
Avatar de l’utilisateur
COrientationCV

Messages: 92
Inscription: 14 Mai 2012, 21:51
Localisation: https://www.facebook.com/Cartographie-Orientation-1027297673983244/?pnref=story
